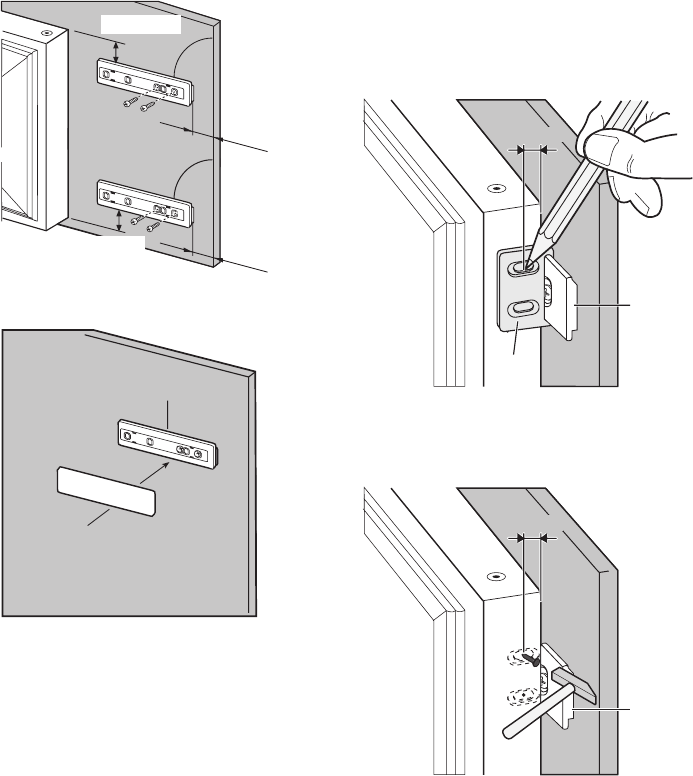

9. Installare la parte (Ha) sul lato interno
dello sportello del mobile da cucina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
10. Spingere la parte (Hc) sulla parte (Ha).
Ha
Hc
11. Aprire lo sportello dell'apparecchio e lo
sportello del mobile da cucina con
un'angolazione di 90°.
Inserire la squadretta (Hb) nella guida
(Ha).
Unire lo sportello dell'apparecchio a
quello del mobile e marcare i fori.
Ha
Hb
8 mm
12. Togliere le staffe e segnare la posizione
in cui deve essere inserito il chiodo (K)
a una distanza di 8 mm dal bordo
esterno dello sportello.
Ha
K
8 mm
progress 31
