Progress PKG1441 Manuale Utente Scaricare il pdf (Pagina 13)

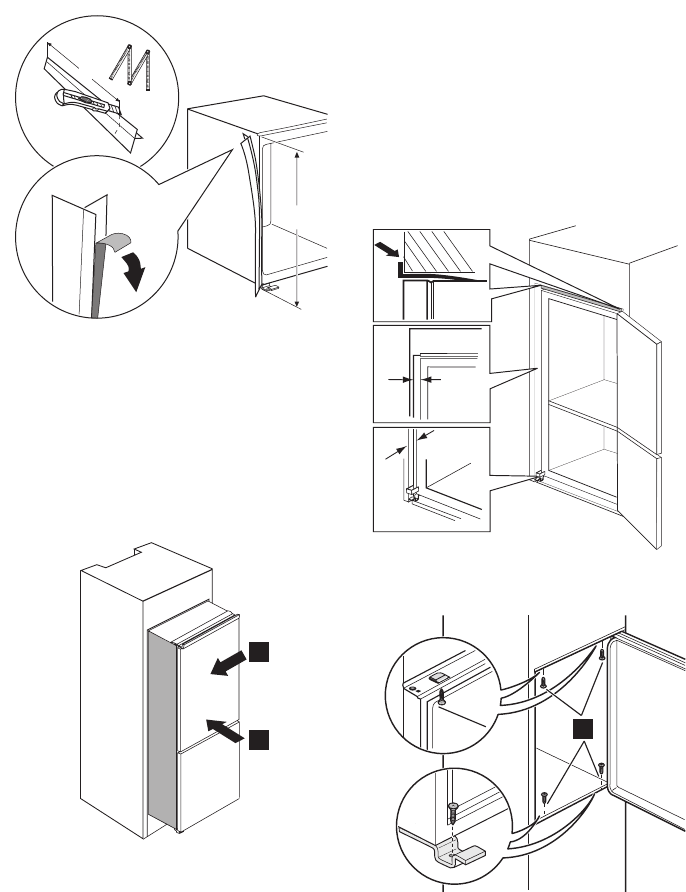

1. Se necessario, tagliare la striscia sigil-

lante adesiva, quindi applicarla come il-

lustrato in figura.

x

x

2. Installare l'apparecchiatura nella nic-

chia.

Spingere l'apparecchiatura in direzione

della freccia (1) finché la mascherina

superiore si arresta contro il mobile da

cucina.

Spingere l'apparecchiatura in direzione

della freccia (2) contro il mobile sul lato

opposto rispetto alla cerniera.

1

2

3. Posizionare correttamente l'apparec-

chiatura nella nicchia.

Assicurarsi che la distanza tra l'appa-

recchiatura e il fronte dell'armadio sia di

44 mm.

Il copricerniera inferiore (incluso nel

sacchetto degli accessori) permette di

controllare che la distanza fra l'appa-

recchiatura ed il mobile della cucina sia

corretta.

Accertarsi che lo spazio fra l'apparec-

chiatura e il mobile sia di 4 mm.

Aprire la porta. Applicare il copricernie-

ra inferiore.

44mm

4mm

4. Fissare l'apparecchiatura nella nicchia

con 4 viti.

I

progress 13
