Vedere la pagina 14

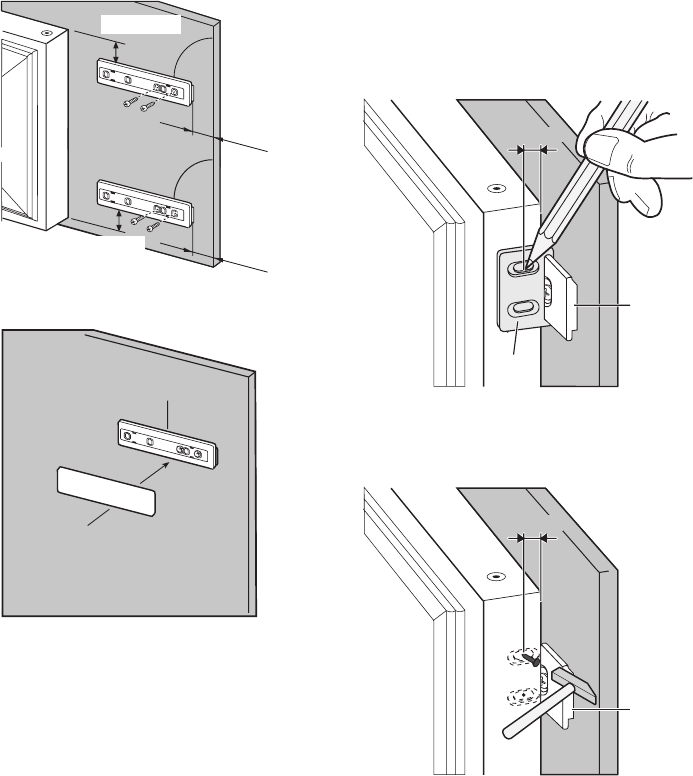

9. Installare la parte (Ha) sul lato interno
dell'anta del mobile da cucina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
10. Spingere la parte (Hc) sulla parte (Ha).
Ha
Hc
11. Aprire la porta dell'apparecchiatura e
l'anta del mobile da cucina con un'an-
golazione di 90°.
Inserire il quadratino (Hb) nella guida
(Ha).
Unire la porta dell'apparecchiatura alla
porta del mobile e marcare i fori.
Ha
Hb
8 mm
12. Togliere le staffe e segnare la posizione
in cui deve essere inserito il chiodo (K)
ad una distanza di 8 mm dal bordo
esterno della porta.
Ha
K
8 mm
progress 15
Vedere la pagina 14
