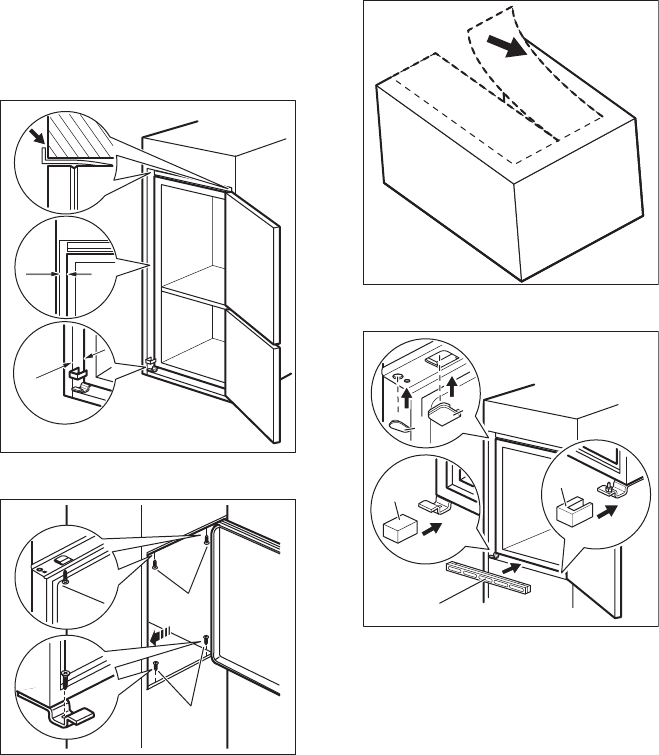

Уверете се, че разстоянието между
уреда и шкафа е 4 мм.
6. Отворете вратата. Поставете
покритието на долната панта на
мястото му.
4 mm
44 mm
7. Закрепете уреда към нишата с 4
винта.
I
I
8. Свалете правилната част от
капачето на пантата (E). Уверете се,
че сте отстранили частта DX от
дясната панта, SX от обратната
страна.
9. Прикрепете капачетата (C, D) към
палците и отворите на пантата.
E
E
B
D
C
10. Поставете вентилационната
решетка (B).
11. Прикрепете капачетата на пантата
(E) към нея.
12. Свържете уреда странично към
страничната стена на кухненския
шкаф.
13. Развинтете винтовете на частта (G)
и преместете частта (G) до
страничната стена на
мебелировката.
16 Progress
