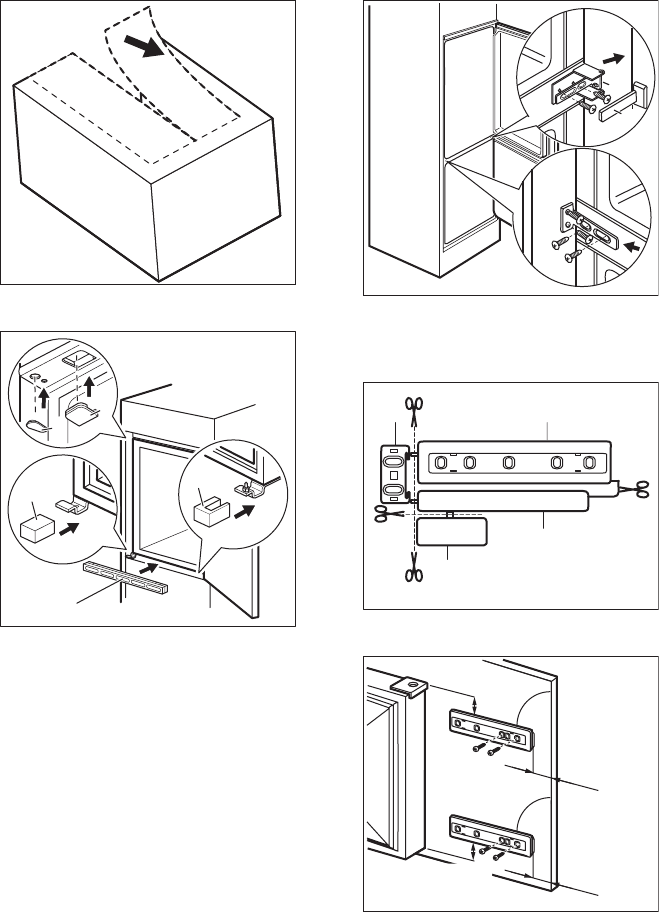

9. Stavite poklopce (C, D) na provrte
nosača i šarki.
E
E
B
D
C
10. Postavite ventilacijsku rešetku (B).
11. Poklopce šarki (E) postavite na šarke.
12. Spojite uređaj bočno na bočnu stijenku
kuhinjskog elementa.
13. Otpustite vijke dijela (G) i pomaknite
dio (G) do bočne stjenke kuhinjskog
elementa.
G
H
14. Ponovno pritegnite vijke dijela (G).
15. Postavite dio (H) na dio (G).
16. Odvojite dijelove (Ha), (Hb), (Hc) i
(Hd).
Hb Ha
Hc
Hd
17. Postavite dio (Ha) na unutrašnji dio
kuhinjskoga elementa.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
18. Gurnite dio (Hc) na dio (Ha).
34 Progress
